321100000

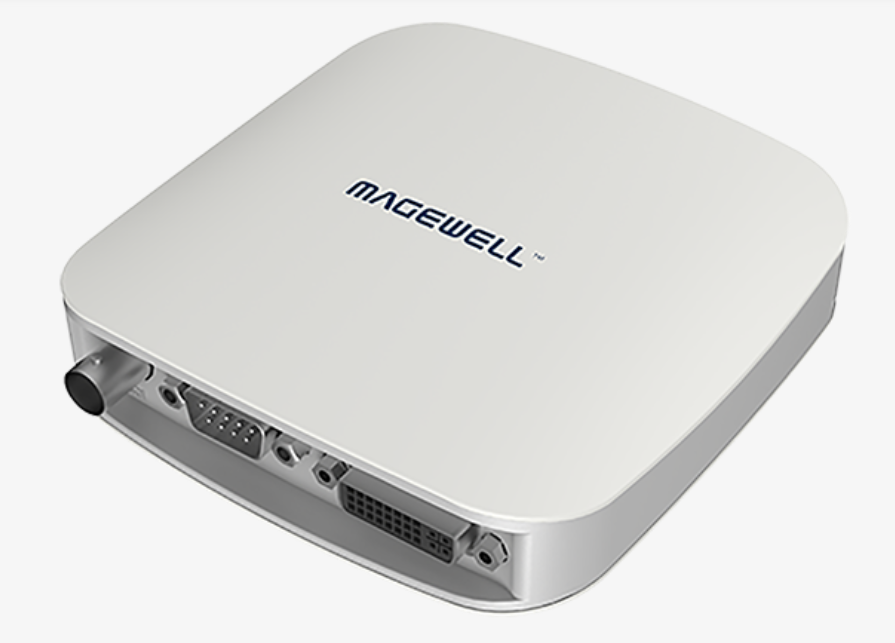

Capture USB tout-en-un
Description
Interface d'entrée
- DVI-I : DVI 1.0
- HDMI 1.4a (via un câble de dérivation)
- VGA (via un connecteur DVI vers VGA)
- Composant (via un câble de dérivation)
- DB9
- YC (S-Vidéo)
- Vidéo composite
- Audio analogique (G+D)
- Vidéo composante
- BNC SD/HD/3G SDI
Fonctionnalités d'entrée HDMI
- Récepteur HDMI 225 MHz, entrée maximale 2048 x 1080 60 ips 4:4:4
- EDID personnalisé
- Entrée RVB/YUV 4:4:4 8/10/12 bits, YUY 4:2:2 12 bits
- Jusqu'à 8 canaux audio HDMI 24 bits intégrés à 192 kHz
- Interfaces HDMI : HDMI 1.4a
Fonctionnalités d'entrée SDI
- BNC SD/HD/3G SDI
- Norme SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Entrée RVB/YUV 4:4:4 10/12 bits, YUV 4:2:2 8/10/12 bits, RGBA/YUVA 4:4:4:4 10 bits
- Signaux d'entrée SDI transmis jusqu'à 150 m pour les signaux 3G-SDI
- Entrée maximale 2048x1080 60fps 4:2:2 10bit
- Jusqu'à 8 canaux audio SDI intégrés
Fonctionnalités d'entrée VGA et composante
- CAN 12 bits
- Prise en charge des formats de couleur RVB et YCbCr (YUV)
- Prise en charge de la « Synchronisation séparée », de la « Synchronisation composite », de la « Synchronisation sur vert » (SOG) et de la « Synchronisation sur luminance » (SOY)
- Prise en charge des timings vidéo DMT, CEA, CVT, GTF et CVT/GTF personnalisés
- Les signaux d'entrée jusqu'à 165 MHz de fréquence de pixels sont numérisés avec un échantillonnage 1:1
- Entrée ligne 3,5 mm
Fonctionnalités d'entrée S-vidéo et CVBS
- Prise en charge des normes NTSC, PAL, SECAM
- Détection automatique de la norme du signal d'entrée
Fonctionnalités de traitement et de capture
- Pipeline de traitement vidéo jusqu'à 160 Mpx/s. Résolutions de capture jusqu'à 2048 x 2160, fréquences d'images jusqu'à 120 ips. Sorties : (la fréquence d'images réelle peut être limitée par la bande passante USB et la fréquence de fonctionnement interne)
- 1920x1080p 23,98/24/25/29,97/30/50/59,94/60/75
- 1280x720p 23,98/24/25/29,97/30/50/59,94/60/100/119,88/120
- 720x576p25
- 720x480p30
- Prise en charge de YUY2/UYVY/RGB24/RGB32
- Résolutions vidéo personnalisées pour les timings CVT/GTF
- Prise en charge du recadrage vidéo, de la mise à l'échelle ascendante/descendante, du désentrelacement, de la conversion du rapport hauteur/largeur, de la conversion du format de couleur, de la conversion de la fréquence d'images, du retournement et de la mise en miroir
- Jusqu'à 2 canaux de flux audio IEC60958 pour le signal HDMI
- Jusqu'à 2 canaux audio à 48 kHz pour le signal SDI
Logiciels inclus
- L'utilitaire de capture USB permet aux utilisateurs de vérifier et de définir facilement les paramètres liés à la capture, de mettre à niveau le micrologiciel du périphérique de capture et d'exporter les informations nécessaires au dépannage.
SDK et API
- Le SDK MWCapture fournit des fonctions telles que l'extraction de l'état du signal, la configuration de la capture et la capture audio et vidéo en temps réel, etc.
- Windows DirectShow/API Wave/DirectSound/WASAPI
- Linux V4L2/ALSA
- macOS AVCaptureSession/AudioUnit
Interface de sortie
- USB 3.0
- compatible avec USB 2.0
- compatible avec USB 3.1 Gen 1
Logiciels compatibles
- Salles Zoom
- Microsoft Teams
- Skype Entreprise
- Google Hangouts
- GoToMeeting
- Gstreamer
- VLC
- OBS Studio
- XSplit
- Lecteur QuickTime
- Tout autre logiciel d'encodage ou de streaming basé sur DirectShow/V4L2/AVCaptureSession
Système d'exploitation recommandé
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 et x64) et versions ultérieures
- Architecture Linux x86, x64 et ARM, avec 2.6.35 et supérieur
- Mac OS X 10.9/macOS 10.12 et versions ultérieures
- Chrome OS
Indicateur LED
- Les LED d'état indiquent l'état de fonctionnement de chaque canal :
- Pulsation lente : signal d'entrée déverrouillé
- Activé : signal d'entrée verrouillé
- Double clignotement : échec de la mémoire ou échec de la configuration FPGA
- Éteint : micrologiciel ou alimentation anormale
Facteur de forme
- 116 mm (L) x 116 mm (l) x 32 mm (H)
Accessoires
- 1 × câble USB 3.0 (101,5 cm)
- 1 × connecteur DVI vers VGA
- 1 × DVI-I vers HDMI + dérivation composant
- 1 × DB9 vers YC + Composite + Audio analogique + Dérivation de composants
Consommation d'énergie
- Courant max. 5 V : ~ 1 A
- Consommation électrique maximale : ~5 W
Environnement de travail
- Température de fonctionnement : 0 à 45 °C
- Température de stockage : -20 à 70 degrés C
- Humidité relative : 5 % à 90 % sans condensation
