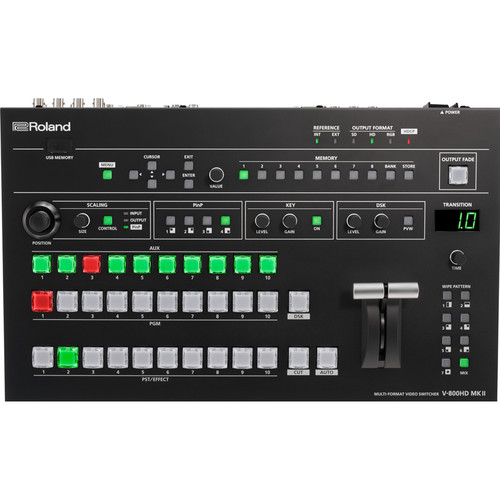

V-800HD MK II

SWITCHER VIDÉO MULTI-FORMAT
Description

UNE MISE À JOUR DU STANDARD DES SWITCHERS VIDÉO MULTI-FORMAT

Une interface rafraîchie pour un travail plus efficace sur le switcher vidéo multi-format polyvalent V-800HD. Nouveauté : switches de délégation de couches en bus AUX pour une meilleure visibilité et une meilleure opérabilité.

V-800HD MK II
  • 16 entrées, 10 cross-points(4 SDI/Composite/RGB + 4 DVI-I/HDMI)
  • 6 sorties (2 SDI + 2 DVI + RGB + Composite), sortie simultanée
  • Sortie dédiée pour écran multi-view
  • Traitement haute qualité 4:4:4/10 bits
  • Traitement 1080p/i, WUXGA
  • 1 M/E (Key, PinP) + AUX ou DSK
  • Scaler et synchro de trame sur chaque entrée et sortie
  • 3G, HD, SD 3-mode SDI (compatible 3G-SDI niveau A / B )
  • Compatible DVI-D / RGB / HDMI
  • LEDs de confirmation du statut du signal d’entrée
  • Compatible HDCP
  • Deux images fixes actives parmi seize en mémoire
  • Dix cross-points assignables
  • Switch de bus AUX

APPLICATIONS ET EXEMPLE CONNEXIONS

PRODUCTION EN DIRECT

LIVE EVENT PRODUCTION

Produire en direct suppose de gérer et de switcher des sources d’entrée très diverses. Le V-800HD MK II est équipé d’un scaler sur chaque entrée et d’une large gamme de connecteurs vidéo permettant de détecter automatiquement, de mettre à l’échelle et d’ajuster des signaux de différentes résolutions et fréquences de trame provenant de caméras, terminaux portables et ordinateurs. Un ajustement fin de position pour chaque entrée peut être effectué en temps réel à l’aide d’un joystick, ou à partir du menu affiché sur l’écran multi-view.

DSCOURS, RÉUNIONS ET PRÉSENTATIONS

Le traitement 4:4:4 /10 bits du V-800HD MK II vous assure une colorimétrie précise des pixels, en faisant un switcher idéal pour les écrans de plus de 300 pouces (762 cm), ainsi que l’affichage de tous les détails de sources informatiques haute résolution sur les affichages LED à gros pixel actuels.
Le nouveau layer de sélection de bus AUX rend plus facile que jamais l’envoi d’une source à une seconde destination de sortie telle qu’un écran de conférencier, un afficheur de notes, un écran secondaire...

HALLS / THÉÂTRES / LIEUX DE CULTE

Le V-800HD MK II constitue également une solution puissante pour les installations susceptibles d’être manipulées à la fois par des professionnels et des non-professionnels. Des réglages complexes peuvent être rappelés d’un simple appui sur une touche mémoire, et une interface épurée permet d’opérer sans entraînement préalable. Deux images fixes peuvent être assignées aux cross-points à partir d’une banque de seize images internes. C’est très utile pour afficher un logo d’institution ou de société, ou des économiseurs d’écran. Le V-800HD MK II rend également très simple la création de 3 angles de vue à partir d'une seule source grâce au scaling haute résolution de la fonction multi-zoom.

PRODUCTION DE STREAMING EN DIRECT

LIVE STREAMING PRODUCTION

SWITCH DE WEBCAST

La diffusion de webcasts modernes nécessite de nombreuses sources caméra ou informatiques de formats divers. Le V-800HD MK II peut recevoir simultanément des résolutions vidéo de 1080i, 1080p, 720p et 480i/p, et des résolutions informatiques jusqu’au WUXGA, pour des diffusions haute qualité sans souci. Les fonctions PinP et Key compositing intégrées sont idéales pour la création de session de e-Learning et de webcasts de news.

UNE QUALITÉ D’IMAGE IMPECCABLE EN 1080P (3G-SDI)

Prend en charge les signaux vidéos 1080p avec un débit jusqu’à 3 Gbit/s, soit deux fois celui de la HD conventionnelle.
Affiche toute la finesse et les détails des caméras et sources haute définition.

VÉRITABLEMENT MULTI-FORMAT

Nul besoin de convertir la source d’entrée en fonction du format de sortie choisi. Les scalers intégrés convertissent toute source vidéo vers la résolution optimale.

UNE TRÈS LARGE CONNECTIVITÉ

Le V-800HD MK II est compatible avec une très large variété de formats d’entrée, analogique ou numériques, avec tous les connecteurs associés. Les connecteurs SDI sont destinés aux signaux 3G, HD et SD. Les connecteurs DVI-I sont capables de tirer le meilleur des signaux DVI-D, DVI-A, et même du HDMI grâce à un simple adaptateur HDMI/DVI. Le connecteur Mini D-Sub 15 broches est destiné aux signaux Component SD/HD ainsi qu’aux entrées ordinateur via RGB.

ÉQUIPÉ D’UN SWITCH DE BUS AUX

Switchez facilement des sources connectées aux sorties AUX assignables grâce aux switches de couches AUX dédiés. C’est idéal pour choisir quelle source sera envoyée à l’écran de contrôle ou secondaire.

UN NOUVEAU DESIGN IDÉAL POUR LES SPECTACLES ET ÉVÉNEMENTS EN DIRECT

TRAITEMENT INTERNE 4:4:4/10 BITS

Le V-800HD utilise un traitement interne du signal 4:4:4/10 bits. Cela vous permet de réaliser du compositing avec signal en sortie sans perte de qualité, même à partir de signaux d’ordinateur RGB haute qualité. Le résultat est un affichage aiguisé et clair de la vidéo et des textes, même sur de grands écrans et panneaux LED. Le V-800HD MK II délivre une image haute qualité pour tous les usages, de la retransmission en direct aux affichages durant des événements.

Sortie crisp par pixel

MOTEUR DE KEY COMPOSITING

En plus de l’amélioration du traitement interne du signal, nous avons inclus un nouveau keyer. Chroma Key vous permet d’ajuster la phase, la quantité de chroma et d’autres paramètres basés sur un espace de couleurs HSV, le plus proche de la perception chromatique humaine. Cela vous permet d’obtenir un Chroma key compositing de haute qualité même à partir de sources vidéo 1080p. Par ailleurs, le V-800HD MK II peut accepter un Key externe. Cela vous permet de compositer des titres CG colorés et des clips à gradation et transparences, pour réaliser des effets visuels impressionnants.

Chroma KeyKey de chroma
External KeyKey externe

SORTIE MULTI-VIEW POUR LE MONITORING DE SOURCE

La sortie Multiview permet de surveiller le statut de chaque source d’entrée, ainsi que les sorties Program et Preview. Le connecteur HDMI permet d’utiliser pour cela un écran standard et d’un prix abordable.

  • * Utilisez un écran HDMI compatible HDCP et signaux 60p.
  • * Les entrées SDI et Composite s’affichent avec leur Frame rate d’origine.
    Les entrées DVI-I/HDMI et RGB/Components s’affichent avec un Frame rate réduit.
  • * Changer les assignations des cross-points de canaux modifie l’ordre d’affichage des sources.
  • * Les images fixes importées depuis une clé USB ne sont pas affichées sur l’écran des sources.

MODE HDCP INTÉGRÉ

Lors de la lecture d’un Blu-ray du commerce ou d’un programme Broadcast numérique, la sortie numérique est dotée d’un code HDCP (High-bandwidth Digital Content Protection) qui protège son contenu de la copie. Cela signifie que des switchers non compatibles HDCP ne peuvent afficher ou transmettre un tel contenu vidéo, même lorsque les autorisations de diffusion ont été obtenues des détendeurs des droits. Pour résoudre ce problème, le V-800HD MK II possède un mode dédié officiellement compatible HDCP. Un panneau vous permet de vérifier le bon fonctionnement en mode HDCP.

  • * En mode HDCP, aucun signal vidéo ne sort des connecteurs analogiques ou SDI.
  • * L’écran ou projecteur connecté au signal numérique de sortie doit être également compatible HDCP.

L’ÉCRAN OU PROJECTEUR CONNECTÉ AU SIGNAL NUMÉRIQUE DE SORTIE DOIT ÊTRE ÉGALEMENT COMPATIBLE HDCP

Une interface facile d’utilisation et complète pour gérer les effets et les switches avec un résultat d’excellence.

SCALINGDes Scalers que vous pouvez utiliser comme vous le voulez
Le V-800HD MK II possède des scalers qui vous permettent de faire des réglages indépendants pour chaque signal d’entrée. Ainsi, vous pouvez récupérer des signaux d’entrée de différentes résolutions et les ajuster à touts els tailles et résolutions, y compris les murs de LEDs les plus originaux. Vous pouvez ajuster librement les sources numériques, RGB analogiques et Component.
PinP/KEY/DSK (Keyer descendant)Une large gamme de keyers
En plus des nouveaux Picture-in-Picture (PinP), Luminance Key, Chroma Key, et DSK pour entrée 4:4:4/10 bits,, vous pouvez utiliser un Key externe. * Le DSK ne peut être utilisé durant les opérations de Key externe.
PinP (Picture-in-Picture)
DSK (Downstream Keyer)
AUX BUS
AUX BUS
Nouveau switch de sélection sur le bus AUX. Il est possible de sortir une image complètement différente de celle de l’image de bus MAIN. Vous pouvez envoyer l’image après l’ajustement de position du switch en panneau frontal par une transition Cut.
MÉMOIRE USBPort US pour l’importation d’images fixes
Le V-800HD MK II peut stocker jusqu’à 16 images fixes importées depuis une clé USB.
MÉMOIRELes banques de mémoire permettent des rappels de configuration sans souci.
Vous pouvez sauvegarder huit sets d’ensembles de réglages dans chacune des huit banques, pour un total de 64 sets. Pré-enregistrer des réglages complexes de cette manière vous permet de les rappeler instantanément en cas de besoin.
ENTRÉEDes cross-points assignables pour le Layout que vous désirez
Vous pouvez assigner des sources vidéo à des cross-points dans l’ordre que vous le voulez plutôt que d’avoir à utiliser l’ordre numérique des connecteurs du panneau arrière. Cela vous permet de réorganiser les flux vidéo lorsque des changement subits de caméra ou des différences de format créent des blancs entre cross-points.
*Un modèle de logo magnétique amovible, affichant le réglage d’usine par défaut, est fourni.
TRANSITIONDes transitions soigneusement choisies
Le design simple rend le choix d’une transition aussi facile que de presser un bouton à icône. Vous pouvez aussi régler précisément la durée de la transition, en nombre de secondes ou de trames.
Entrée DVI-I/HDMIJusqu’au WUXGA, 1080p
Un curseur de switch permet de choisir entre DVI-D ou DVI-A.La compatibilité HDMI est également possible à l’aide d’un simple adaptateur HDMI/DVI. Compatible HDCP en entrée.

Entrée Composite480i ou 576i
Le V-800HD MK II vous permet d’utiliser quatre entrées analogiques Composites.

Entrée RGB/ComponentJusqu’au WUXGA, 1080p
Utiliser un câble de conversion vous permet d’entrer des signaux d’entrée analogiques Component en plus d’un signal VGA en provenance d’un ordinateur.
Entrée SDIJusqu’à 1080p
Le V-800HD MK II est compatible avec trois formats vidéo numériques : 3G, HD, SD

Sortie RGB/COMPONENTJusqu’au WUXGA, 1080p
Le V-800HD MK II peut fonctionner avec des projecteurs et autres appareils vidéo qui acceptent seulement des entrées analogiques. Par ailleurs, les scalers intégrés vous permettent de préciser les résolutions qui diffèrent de celle de la sortie principale.

Sortie SD480i ou 576i
Cela procure un signal composite down-scalé quelle que soit la résolution de sortie principale.
Sortie Multi-view1080/60P avec HDCP
L’écran actif reçoit les sources avec Program et Preview.

Sortie DVI-D/HDMIJusqu’au WUXGA, 1080p
