115140000

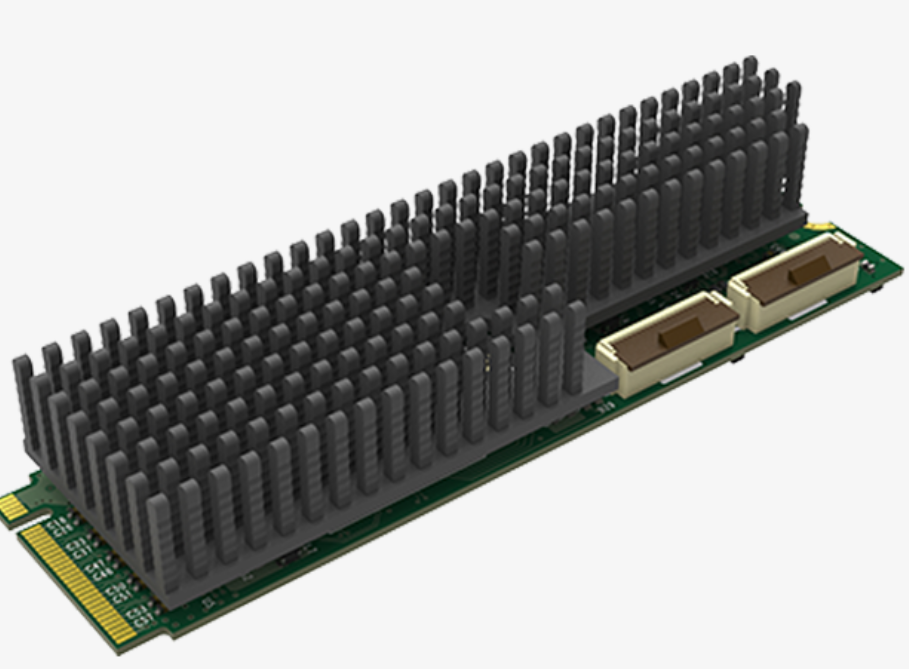

Double HDMI M.2 Eco Capture
Description
Systèmes d'exploitation pris en charge
- Windows
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 et x64) et versions ultérieures
- Linux (prise en charge des architectures x86, x64 et ARM)
- Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 et x64) et versions ultérieures
- CentOS 6.5/7 (x86 et x64) et supérieur
- Fedora 25/26/27 (x86 et x64) et supérieur
- Red Hat 6.5 (x86 et x64) et supérieur
- Autres systèmes d'exploitation Linux avec version de noyau 2.6.35 et supérieure
Système d'exploitation recommandé (testé)
- Windows
- Windows 7 Édition Intégrale/8.1 Entreprise/10 Entreprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 et x64)
- Linux
- Ubuntu 12.04/14.04/16.04 (x86 et x64)
- Ubuntu 17.04/17.10/18.04 (x64)
- CentOS 6.5/7.2 (x86 et x64)
- Fedora 25/26 (x64)
- Red Hat 6.5 (x86 et x64)
API prises en charge
- Windows
- DirectShow
- DirectKS
- API Wave/DirectSound/WASAPI
- Linux
- V4L2
- ALSA
Logiciels pris en charge
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Encodeur multimédia Microsoft
- Encodeur multimédia Adobe Flash
- Tout autre logiciel d'encodage/streaming DirectShow/V4L2
Interfaces d'entrée
- 2x prises JST SHD 20 broches (référence : 11510)
- DVI 1.0
- HDMI 1.4a
- 2x prises FPC 20 broches (référence : 11514)
- DVI 1.0
- HDMI 1.4a
Interface hôte
- M.2 2280 Type M (PCIe Gen2 x4)
Fonctionnalités d'entrée
- Prise en charge des résolutions vidéo d'entrée jusqu'à 2048x2160 pixels
Fonctionnalités spécifiques HDMI
- Récepteur HDMI 165 MHz
- Égaliseur HDMI adaptatif, la distance de transmission HDMI peut atteindre 30 mètres
- Prise en charge de l'EDID personnalisé
- Prise en charge de l'extraction des InfoFrames AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut
- Prise en charge complète de la colorimétrie
- Prise en charge des profondeurs de couleur 8/10/12 bits
- Prise en charge de l'échantillonnage des couleurs RVB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2
- Prise en charge de flux audio IEC60958/IEC61937 jusqu'à 8 canaux via SDK
- Prise en charge de l'extraction des informations de formation audio et des données d'état des canaux
- Prise en charge de l'extraction des informations de synchronisation vidéo
- Prise en charge de l'extraction d'informations au format 3D
- Prise en charge de l'extraction du code temporel des reflex numériques Sony/Canon
- Prise en charge des modes 3D côte à côte, haut et bas, emballage d'images
Formats de capture vidéo
- Prise en charge des résolutions d'image de capture jusqu'à 2048x2160 pixels
- Prise en charge de fréquences d'images de capture jusqu'à 144 ips (la fréquence d'images réelle peut être limitée par la bande passante PCIe. Pour les résolutions de 1280 x 1024 et supérieures, la fréquence d'images réelle peut être limitée par la fréquence d'horloge du matériel de traitement vidéo intégré. Par exemple, la fréquence d'images maximale d'une résolution de 1920 x 1080 peut atteindre 80 ips).
- Prise en charge des formats de capture 4:2:0 8 bits : NV12, I420, YV12
- Prise en charge des formats de capture 4:2:2 8 bits : YUY2, YUYV, UYVY
- Prise en charge des formats de capture 4:4:4 8 bits : V308, IYU2, V408, BGR24, BGR32
- D'autres formats de capture sont pris en charge via le SDK
Fonctionnalités de traitement vidéo
- Pipelines de traitement vidéo avec une bande passante de traitement d'environ 180 Mpixels/s
- Traitement vidéo 8 bits 4:4:4
- Mise à l'échelle vidéo
- Désentrelacement vidéo
- Tisser
- Mélanger les champs supérieur et inférieur
- Conversion du format de couleur vidéo
- Sélection automatique ou manuelle du format de couleur d'entrée et de la plage de quantification
- Sélection automatique ou manuelle du format de couleur de capture, de la plage de quantification et de la plage de saturation
- Prise en charge des formats de couleur RVB, YCbCr 601, YCbCr 709, YCbCr 2020
- Prise en charge d'une plage de quantification limitée ou complète
- Prise en charge des plages de saturation limitées, complètes et « étendues »
- Conversion de la fréquence d'images vidéo
Plusieurs cartes par système
- Prise en charge de plusieurs cartes connectées à un système
- Interrupteur DIP intégré pour définir le numéro de carte avec 16 positions
- L'arborescence des périphériques matériels du système affichera « 01 : Eco Capture Dual HDMI M.2 » lorsque le commutateur DIP est réglé sur 0001, et ainsi de suite
- Les noms des périphériques vidéo et audio affichés dans votre logiciel incluront le numéro de carte (défini par le commutateur DIP)
Plusieurs flux de capture répliqués
- Flux de capture illimités pour n'importe quel canal d'entrée, mais les flux de capture doivent être dans le même format de capture.
Horodatage et synchronisation A/V
- Horloge matérielle haute résolution 100 ns
- Les trames audio (192 échantillons audio) et les trames vidéo sont horodatées avec l'horloge matérielle
- L'horloge matérielle peut être synchronisée entre les cartes (via le SDK)
Capture vidéo SG-DMA
- ~700 Mo/s par canal de bande passante DMA dans un système PCIe 2.x
- ~400 Mo/s par canal de bande passante DMA dans un système PCIe 1.x
- Prise en charge de la détection automatique de la surface en mosaïque du GPU Intel
- Prise en charge de DirectGMA pour les chipsets d'adaptateur vidéo AMD
- Prise en charge de GPUDirect pour les chipsets d'adaptateur vidéo Nvidia
Kit de développement logiciel (SDK)
- Magewell Capture SDK pour DirectShow (Windows) ou V4L2 (Linux) pour une intégration facile
- Magewell Capture SDK pour DirectKS (Windows) ou ioctl (Linux) pour une flexibilité et des performances maximales
Ajustements des pilotes Windows
- Toutes les options peuvent être contrôlées par trois niveaux de clé de registre : niveau global, niveau produit et niveau appareil
- Les noms des filtres vidéo, audio et Crossbar peuvent être personnalisés via des clés de registre
Mise à niveau du micrologiciel
- Plusieurs cartes d'un même système peuvent être mises à niveau simultanément
- Les cartes peuvent être mises à niveau sans arrêt de l'alimentation du système (dans la plupart des cas, même un redémarrage n'est pas nécessaire)
- Mise à niveau sécurisée. En cas de panne de courant ou de panne du système pendant la mise à niveau, le micrologiciel sera automatiquement restauré à la version initiale. Cette fonction est disponible uniquement à partir de la version 1.21 du micrologiciel.
Indicateur LED
- Les LED d'état indiquent l'état de fonctionnement de chaque canal :
- Pulsation lente : signal d'entrée déverrouillé
- Activé : signal d'entrée verrouillé
- Double clignotement : échec de la mémoire ou échec de la configuration FPGA
- Éteint : micrologiciel ou alimentation anormale
Facteur de forme
- Taille standard M.2 2280
Accessoires
- 2 câbles SHD vers HDMI type A (31 cm) (Référence : 11510)
- 2 câbles ruban FPC (référence : 11514)
- 2 adaptateurs FPC vers HDMI type A (référence : 11514)
Consommation d'énergie
- Courant maximal à 3,3 V : ~ 1,25 A
- Consommation électrique maximale : ~ 4,17 W
Environnement de travail
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : –20 à 70 °C
- Humidité relative : 5 % à 90 % sans condensation
