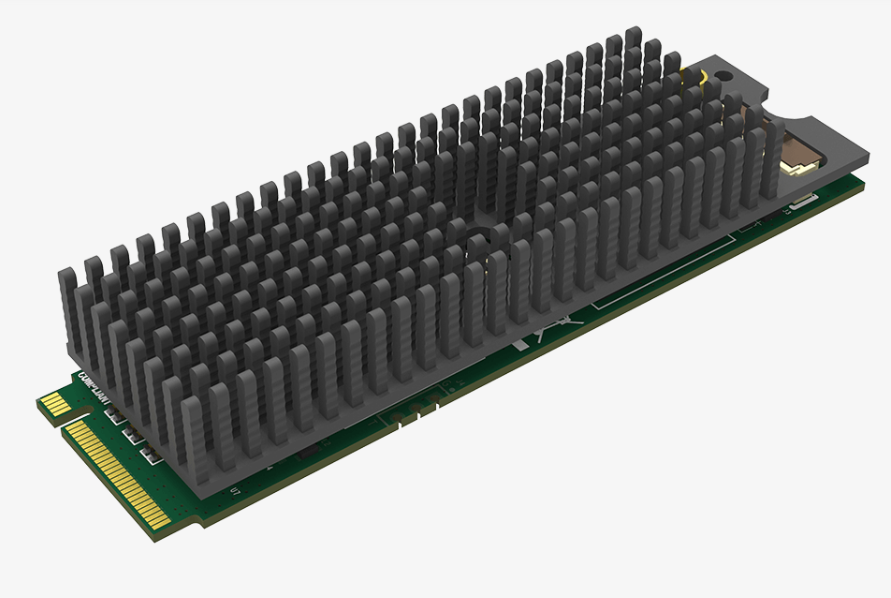

Eco Capture AIO M.2
Description
Signal d'entrée
- HDMI 1.4a (via un câble accessoire)
- SD/HD/3G SDI (via un câble accessoire)
Fonctionnalités d'entrée HDMI
- Récepteur HDMI 165 MHz, entrée maximale : 2048 x 1080 60 ips 4:4:4
- EDID personnalisé
- Entrée RVB/YCbCr 4:4:4 8/10/12 bits, YCbCr 4:2:2 8/10/12 bits
- Jusqu'à 8 canaux audio HDMI 24 bits intégrés à 192 kHz
- Interface HDMI : HDMI 1.4a
Fonctionnalités d'entrée SDI
- Entrée maximale : 2048 x 1080 60 ips 4:2:2 10 bits
- Jusqu'à 8 canaux audio intégrés à 48 kHz
- Norme SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Entrée RVB 4:4:4/YCbCr 4:4:4/YCbCr 4:2:2 10/12 bits
- Signaux d'entrée SDI transmis jusqu'à 110 m pour les signaux 3G-SDI
- Prise en charge des sous-titres via le SDK
Fonctionnalités d'entrée CVBS
- CAN 12 bits
- Prise en charge des normes NTSC, PAL et SECAM
- Détection automatique du signal d'entrée
Fonctionnalités de traitement et de capture
- ~700 Mo/s par canal de bande passante DMA dans un système PCIe 2.x
- ~400 Mo/s par canal de bande passante DMA dans un système PCIe 1.x
- Pipelines de traitement vidéo avec une bande passante de traitement d'environ 180 Mpixels/s
- Capturez des vidéos jusqu'à 2048x1080, des fréquences d'images jusqu'à 144 ips
- Les sorties HDMI incluent (la fréquence d'images de capture réelle peut être limitée par la bande passante PCIe et la fréquence de travail interne) :
- 2048x1080p60
- 1920x1080p 23,98/24/25/29,97/30/50/59,94/60/75
- 1280x720p 23,98/24/25/29,97/30/50/59,94/60/100/119,88/120
- 720x576p25
- 720x480p30
- Les sorties SDI incluent (la fréquence d'images de capture réelle peut être limitée par la bande passante PCIe et la fréquence de travail interne) :
- 2048x1080p60
- 1920x1080p/1280x720p 23,98/24/25/29,97/30/50/59,94/60
- 720x576p25
- 720x480p30
- Prise en charge de RVB/YCbCr 601/YCbCr 709/YCbCr 2020
- Prise en charge de la mise à l'échelle vidéo, du désentrelacement, de la conversion du format de couleur et de la conversion de la fréquence d'images
- Sortie vidéo en 8 bits 4:4:4
- Horloge haute résolution de 100 ns basée sur l'implémentation matérielle
- Synchronisation de l'horloge matérielle sur les cartes via SDK
SDK et API
- Le SDK MWCapture fournit des fonctions telles que l'extraction de l'état du signal, la configuration de la capture et la capture audio et vidéo en temps réel, etc.
- Windows DirectShow/DirectKS/API Wave/DirectSound/WASAPI
- Linux V4L2/ALSA
Interface de sortie
- M.2 2280 Type M (PCIe Gen2 x2)
Système d'exploitation recommandé
- Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 et x64) et versions ultérieures
- Architecture Linux x86, x64 et ARM, avec 2.6.35 et supérieur
Logiciels compatibles
- VLC
- VirtualDub
- OBS
- XSplit
- vMix
- VidBlaster
- Wirecast
- Encodeur multimédia Microsoft
- Tout autre logiciel d'encodage ou de streaming basé sur DirectShow/V4L2/AVCaptureSession
Indicateur LED
- Les LED d'état indiquent l'état de fonctionnement de l'appareil :
- Pulsation lente : aucun signal d'entrée valide
- Activé : signal d'entrée verrouillé
- Éteint : pas d'alimentation
- Double clignotement : mémoire anormale ou FPGA mal configuré
Facteur de forme
- M.2 Type–2280 (22 x 80 mm)
Accessoires
- 1 x câble ruban FPC (référence : 11514)
- 1 x adaptateur FPC vers HDMI type A (référence : 11514)
- 1 câble MMCX vers BNC
Consommation d'énergie
- Courant maximal à 3,3 V : ~ 0,89 A
- Consommation électrique maximale : ~ 2,94 W
Environnement de travail
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : –20 à 70 °C
- Humidité relative : 5 % à 90 % (sans condensation)
