320500000

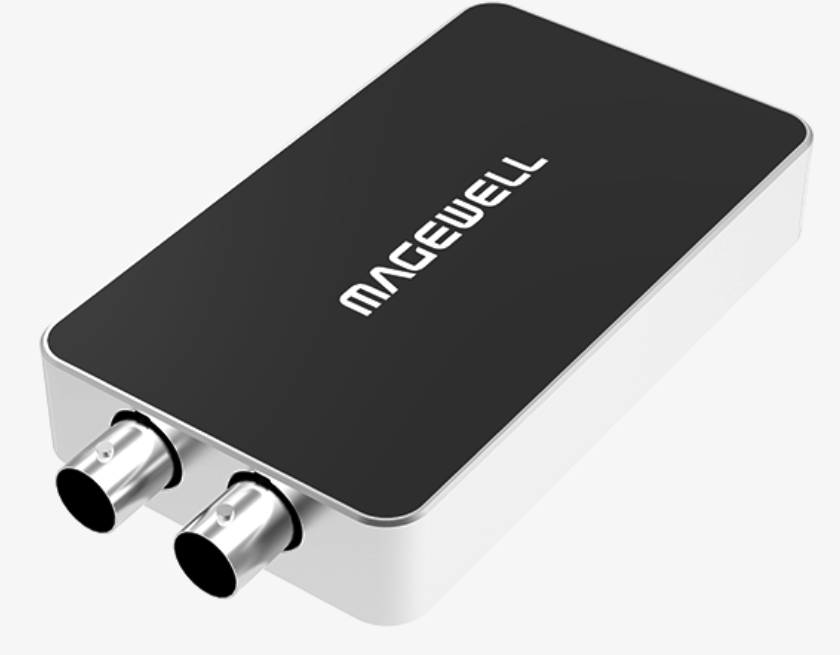

Capture USB SDI Plus
Description
Fonctionnalités d'entrée
- Entrée maximale et boucle vidéo : 2048 x 1080, 60 ips, 4:2:2, 10 bits
- Entrée RVB/YUV 4:4:4 10/12 bits, YUV 4:2:2 8/10/12 bits, RGBA/YUVA 4:4:4:4 10 bits
- Jusqu'à 8 canaux audio intégrés
- Entrée audio analogique via une entrée ligne de 3,5 mm
- Entrée BNC SD/HD/3G-SDI et boucle
- Norme SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Signaux d'entrée SDI transmis jusqu'à 150 m pour les signaux 3G-SDI
Fonctionnalités de traitement et de capture
- Pipelines de traitement vidéo avec une bande passante de traitement d'environ 160 M pixels/s
- Capturez des vidéos jusqu'à 2048 x 1080, avec une cadence d'images jusqu'à 120 ips. Sorties : (la cadence réelle peut être limitée par la bande passante USB et la fréquence de fonctionnement interne)
- 1920x1080p/1280x720p 23,98/24/25/29,97/30/50/59,94/60
- 720x576p25
- 720x480p30
- Sortie de vidéos YUYV/UYVY/RGB24/RGB32
- Prise en charge du recadrage vidéo, de la mise à l'échelle ascendante/descendante, du désentrelacement, de la conversion du rapport hauteur/largeur, de la conversion du format de couleur, de la conversion de la fréquence d'images, du retournement et de la mise en miroir
- Sortie audio du signal SDI via une interface 3,5 mm
- Jusqu'à 2 canaux audio à 48 kHz
Logiciels inclus
- L'utilitaire de capture USB permet aux utilisateurs de vérifier et de définir facilement les paramètres liés à la capture, de mettre à niveau le micrologiciel du périphérique de capture et d'exporter les informations nécessaires au dépannage.
SDK et API
- Le SDK MWCapture fournit des fonctions telles que l'extraction de l'état du signal, la configuration de la capture et la capture audio et vidéo en temps réel, etc.
- Windows DirectShow/API Wave/DirectSound/WASAPI
- Linux V4L2/ALSA
- macOS AVCaptureSession/AudioUnit
Interface de sortie
- USB 3.0
- compatible avec USB 2.0
- compatible avec USB 3.1 Gen 1
Logiciels compatibles
- Salles Zoom
- Microsoft Teams
- Skype Entreprise
- Google Hangouts
- GoToMeeting
- Gstreamer
- VLC
- OBS Studio
- XSplit
- Lecteur QuickTime
- Tout autre logiciel d'encodage ou de streaming basé sur DirectShow/V4L2/AVCaptureSession
Système d'exploitation recommandé
- Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 et x64) et versions ultérieures
- Architecture Linux x86, x64 et ARM, avec 2.6.35 et supérieur
- Mac OS X 10.9/macOS 10.12 et versions ultérieures
- Chrome OS
Indicateur LED
- Les LED d'état indiquent l'état de fonctionnement de l'appareil :
- Pulsation lente : signal d'entrée déverrouillé
- Activé : signal d'entrée verrouillé
- Double clignotement : mémoire anormale ou échec de la configuration FPGA
- Éteint : micrologiciel ou alimentation anormale
Facteur de forme
- 4,36 pouces (L) x 2,24 pouces (l) x 0,67 pouce (H) (110,7 mm x 56,8 mm x 17 mm)
Accessoires
- 1 × câble USB 3.0 (63 cm)
Consommation d'énergie
- Courant max. 5 V : ~ 0,5 A
- Consommation électrique maximale : ~2,5 W
Environnement de travail
- Température de fonctionnement : 0 à 45 °C
- Température de stockage : -20 à 70 degrés C
- Humidité relative : 5 % à 90 % sans condensation
