531200000

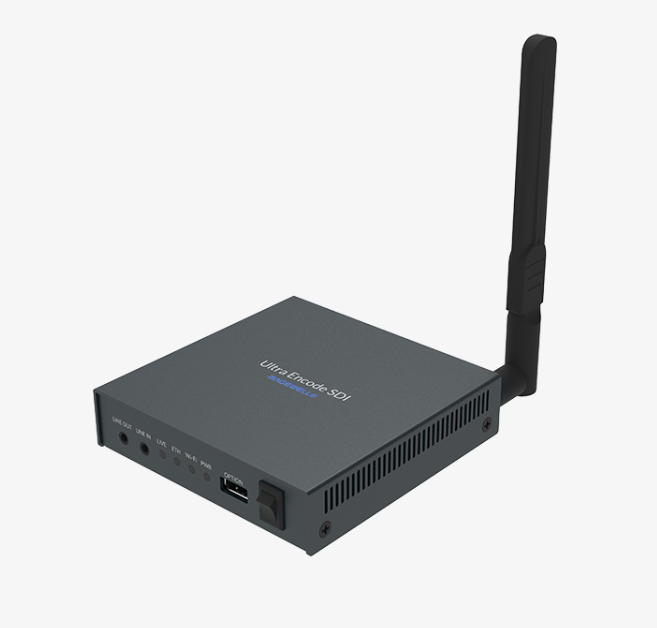

Ultra Encode SDI
Description
Entrée et boucle
- SDI
- Prend en charge les normes SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)
- Résolution/fréquence d'images typique :
- 2048x1080p/2048x1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
- 1920x1080p/1920x1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
- 1280x720p 25/29,97/30/50/59,94/60
- 720x576 25p/50i (PAL SD)
- 720x480 29,97p/59,94i (NTSC SD)
- Échantillonnage des couleurs : YCbCr 10 bits 4:2:2, YCbCr 10 bits 4:4:4:4, YCbCr 12 bits 4:2:2, YCbCr 12 bits 4:4:4
- Audio
- Audio intégré SDI : fréquence d'échantillonnage 16 canaux, 24 bits, 192 kHz
- Audio depuis l'entrée ligne 3,5 mm : 2 canaux, 24 bits, fréquence d'échantillonnage de 192 kHz
Encoder
- Vidéo
- Débit binaire : 16 Mbps
- Codage à double flux : flux principal et sous-flux
- Résolution/fréquence d'images du flux principal :
- 2048x1080p/1920x1200p 60/59,94/50/30/29,97/25/24/15/10/5
- 1920x1080p/1920x720p 60/59,94/50/30/29,97/25/24/15/10/5
- 1664x936p/1600x1200p/1600x900p 60/59,94/50/30/29,97/25/24/15/10/5
- 1440x1080p/1440x900p 60/59,94/50/30/29,97/25/24/15/10/5
- 1280x1024p/1280x960p/1280x800p/1280x720p 60/59,94/50/30/29,97/25/24/15/10/5
- 1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
- 960x540p/800x600p 60/59,94/50/30/29,97/25/24/15/10/5
- 768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/15/10/5
- 640x480p/640x360p 60/59,94/50/30/29,97/25/24/15/10/5
- 480x360p/480x270p 60/59,94/50/30/29,97/25/24/15/10/5
- CEA natif–608/608 sur 708 légendes
- Sous-flux
- Prend en charge l'activation/la désactivation du sous-flux
- Résolution/fréquence d'images :
- 1920x1080p/1920x720p 60/59,94/50/30/29,97/25/24/15/10/5
- 1664x936p/1600x1200p/1600x900p 60/59,94/50/30/29,97/25/24/15/10/5
- 1440x1080p/1440x900p 60/59,94/50/30/29,97/25/24/15/10/5
- 1280x1024p/1280x960p/1280x800p/1280x720p 60/59,94/50/30/29,97/25/24/15/10/5
- 1024x768p 60/59.94/50/30/29.97/25/24/15/10/5
- 960x540p/800x600p 60/59,94/50/30/29,97/25/24/15/10/5
- 768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/15/10/5
- 640x480p/640x360p 60/59,94/50/30/29,97/25/24/15/10/5
- 480x360p/480x270p 60/59,94/50/30/29,97/25/24/15/10/5
- Codec H.264/H.265 (HEVC) :
- Code temporel système ou code temporel standard RP–188 pour le réglage du message SEI
- Le message SEI H.265 (HEVC) prend en charge le transport de la marque de signal d'entrelacement
- Conversion du format d'image vidéo
- Audio
- Audio AAC à 2 canaux
- Débit binaire : 256/192/128/96/64/48/32/16 kbps
- Source de sortie audio intégrée et entrée ligne via LINE OUT
Diffusion en direct
- Prend en charge nativement le streaming vers :
- Tic
- YouTube, publication sur la timeline ou un nouvel événement et paramétrage « conçu pour les enfants »
- Facebook, activation du flux de sauvegarde et publication sur la chronologie ou un nouvel événement
- Prend en charge les protocoles de streaming :
- RTSP
- RTMP/RTMPS
- Appelant SRT/Auditeur SRT
- NDI HX2
- HLS
- TS sur UDP/TS sur RTP
- TVU ISSP
- Prend en charge les sessions sur le même protocole de streaming, tel que
- Jusqu'à 6 sessions de TS sur RTP et TS sur UDP simultanément
- Jusqu'à 6 sessions d'appelant SRT et d'écouteur SRT simultanément, contenant au maximum une session d'écouteur SRT (max. 8 clients simultanément)
- Jusqu'à 6 sessions de RTMP et RTMPS simultanément
- Prend en charge le streaming d'une seule session de HLS, RTSP ou NDI HX2
- Prend en charge la spécification d'un flux vidéo et d'un flux audio pour chaque session de streaming
- Prend en charge NDI 6.1.1
Interface utilisateur Web
- Accéder à l'interface Web via PC et smartphone
- Afficher l'état de l'appareil en temps réel
- Aperçu de la vidéo encodée
- Définir les sources d'entrée
- Personnaliser les paramètres d'encodage
- Gérer les destinations de streaming, démarrer/arrêter le streaming, afficher l'état du streaming
- Configurez jusqu'à 8 superpositions pour chaque flux, y compris du texte, une image et une horloge
- Mettre à jour le firmware
- Prend en charge l'enregistrement de Magewell Control Hub pour une gestion centralisée
- Prend en charge les navigateurs Web Microsoft Edge/Firefox/Chrome/Safari/Opera
API
- Fournit des API pour le système de contrôle tiers
Connexions réseau
- Ethernet : 1 port RJ45, 10/100/1000 Mbps Base-T
- Wi-Fi : 802.11 a/b/g/n/ac, modes Station et AP pris en charge
- Modem USB 4G/5G (non fourni)
- Réseau USB
Ports d'entrée/sortie
- 2 ports BNC SD/HD/3G
- 1 x entrée
- 1 x Boucle traversante
- 1 entrée de ligne de 3,5 mm
- 1 sortie ligne 3,5 mm
- 1 x USB Type-A
Indicateurs LED
- LED indiquant l'état de l'alimentation, du signal d'entrée, du streaming, de la connexion Ethernet et Wi-Fi
Alimentation et consommation d'énergie
- CC 5 V/3 A
- Consommation électrique maximale : ~7,16 W
Facteur de forme
- 106,6 mm x 106,2 mm x 25 mm
Accessoires
- 1 adaptateur secteur 5 V
- 1 câble USB de type A vers type B
- 1 x antenne Wi-Fi
- 1 x support en T
Trou de montage de vis
- 2 trous filetés M3
- Une douille standard 1/4"-20 fournie par T-bracket
Environnement de travail
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : –20 à 70 °C
- Humidité relative : 5 % à 90 % sans condensation
