531600000

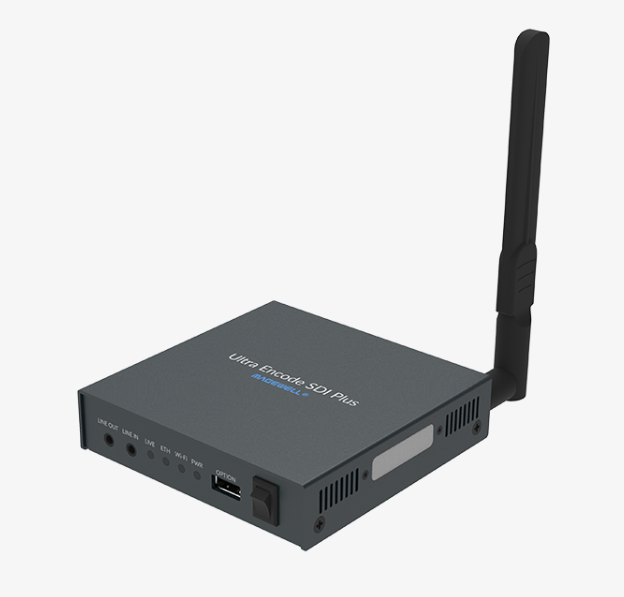

Ultra Encode SDI Plus
Description
Entrée et boucle
- Vidéo
- Prend en charge les normes SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)
- Résolution/fréquence d'images typique :
- 4096x2160p/3840x2160p 23,98/24/25/29,97/30
- 2560x1440p/2048x1080p/2048x1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
- 1920x1080p/1920x1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
- 1280x720p 25/29,97/30/50/59,94/60
- 720x576 25p/50i (PAL SD)
- 720x480 29,97p/59,94i (NTSC SD)
- Échantillonnage des couleurs : YCbCr 10 bits 4:2:2, YCbCr 10 bits 4:4:4:4, YCbCr 12 bits 4:2:2, YCbCr 12 bits 4:4:4
- Audio
- Audio intégré SDI : fréquence d'échantillonnage 16 canaux, 24 bits, 192 kHz
- Audio depuis l'entrée ligne 3,5 mm : 2 canaux, 24 bits, fréquence d'échantillonnage de 192 kHz
Fonctionnalités d'encodage
- Vidéo
- Débit binaire:
- NDI HX3 : jusqu'à 62,0 Mbps, jusqu'à 1,5 Mbps
- Autres : jusqu'à 32,0 Mbps, jusqu'à 256 kpbs
- Codage à double flux : flux principal et sous-flux
- Grand public
- Résolution/fréquence d'images :
- 4096x2160p/3840x2160p 30/29,97/25/24/23,976/15/10/5
- 2560x1440p/2048x1080p/1920x1200p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1920x1080p/1920x720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1664x936p/1600x1200p/1600x900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1440x1080p/1440x900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1280x1024p/1280x960p/1280x800p/1280x720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1024x768p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
- 1024x576p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
- 960x540p/800x600p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 640x480p/640x360p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 480x360p/480x270p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- CEA natif–608/608 sur 708 légendes
- Résolution/fréquence d'images :
- Sous-flux
- Prend en charge l'activation/la désactivation du sous-flux
- Résolution/fréquence d'images :
- 1920x1080p/1920x720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1664x936p/1600x1200p/1600x900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1440x1080p/1440x900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1280x1024p/1280x960p/1280x800p/1280x720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 1024x768p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
- 1024x576p 60/59.94/50/30/29.97/25/24/23.976/15/10/5
- 960x540p/800x600p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 640x480p/640x360p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- 480x360p/480x270p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
- Codec H.264/H.265 (HEVC) :
- Code temporel système ou code temporel standard RP–188 pour le réglage du message SEI
- Le message SEI H.265 (HEVC) prend en charge le transport de la marque de signal d'entrelacement
- Conversion du format d'image vidéo
- Rotation de l'image : 0°, 90°, 180°, 270°
- Recadrage
- Sortie vidéo 3D
- Débit binaire:
- Audio
- Encoder jusqu'à 8 flux audio
- Jusqu'à 8 canaux peuvent être sélectionnés pour le mappage lorsque l'entrée SDI transporte plus de 8 canaux audio
- Prend en charge le mappage entre les canaux sources et les canaux audio codés
- Contient 1 flux à 8 canaux et 7 flux à 2 canaux
- Débit binaire : 256/192/128/96/64/48/32/16 kbps
- Source de sortie audio intégrée et entrée ligne via LINE OUT
- Encoder jusqu'à 8 flux audio
Diffusion en direct
- Prend en charge nativement le streaming vers :
- Tic
- YouTube (HLS/RTMP), publication sur la timeline ou un nouvel événement et paramètre « conçu pour les enfants ».
- Facebook, permettant le flux de sauvegarde et la publication sur la chronologie ou un nouvel événement.
- WOWZA sur RTMP, ajout de jeton et publication sur la chronologie ou un nouvel événement.
- WOWZA sur SRT, configuration du cryptage AES (AES–128/192/256) et publication sur une chaîne ou un nouvel événement.
- Prend en charge les protocoles de streaming :
- RTSP
- RTMP/RTMPS
- Appelant SRT/Auditeur SRT
- NDI HX2/NDI HX3
- HLS
- TS sur UDP/TS sur RTP
- TVU ISSP
- Prend en charge le streaming vers 6 destinations simultanément, contenant 1 session de RTSP/SRT Listener/HLS/ISSP (si inclus) ou 2 sessions NDI HX2 (si incluses)
- Prend en charge 1 session NDI HX3 exclusivement
- Prend en charge la spécification d'un flux vidéo et d'un flux audio pour chaque session de streaming
- Prend en charge la programmation de diffusion en direct
- Prend en charge NDI 6.1.1
Enregistrer
- Prend en charge la configuration et la gestion des fonctions d'enregistrement et des tâches
- Prend en charge l'enregistrement sur le stockage local (128 Go)
- Prend en charge les tests de format et de performance
- Téléchargez automatiquement des fichiers vers une plate-forme de stockage de fichiers distante, notamment un serveur FTP, Google Drive et Dropbox
- Prend en charge l'enregistrement sur un stockage USB externe
- Format système pris en charge : FAT32, exFAT et NTFS
- Prend en charge l'enregistrement sur un stockage en réseau (NFS/CIFS)
- Format système pris en charge : NFS, CIFS
- Prend en charge l'enregistrement en boucle et l'enregistrement normal
- Prend en charge l'enregistrement des fichiers d'enregistrement au format MP4, MOV ou TS
- Prend en charge la spécification d'un flux vidéo et d'un flux audio pour chaque tâche d'enregistrement
- Prend en charge la personnalisation du nom et du préfixe du fichier d'enregistrement
- Prend en charge la division des fichiers d'enregistrement par heure
- MP4, MOV : jusqu'à 4 heures
- TS : sans limite
- Prend en charge l'exportation ou le téléchargement de fichiers via l'interface utilisateur Web
- Prend en charge le planificateur d'enregistrement
Interface utilisateur Web
- Accéder à l'interface Web via PC et smartphone
- Afficher l'état de l'appareil en temps réel
- Aperçu de la vidéo encodée
- Définir les sources d'entrée
- Personnaliser les paramètres d'encodage
- Gérer les destinations de streaming, démarrer/arrêter le streaming, afficher l'état du streaming
- Gérer les tâches d'enregistrement et les fichiers enregistrés
- Configurez jusqu'à 8 superpositions pour chaque flux, y compris du texte, une image et une horloge
- Mettre à jour le firmware
- Prend en charge l'enregistrement de Magewell Control Hub pour une gestion centralisée
- Prend en charge les navigateurs Web Microsoft Edge/Firefox/Chrome/Safari/Opera
API
- Fournit des API pour le système de contrôle tiers
Connexions réseau
- Ethernet : 1 port RJ45, 10/100/1000 Mbps Base-T
- PoE IEEE 802.3af
- Wi-Fi : 802.11 a/b/g/n/ac, modes Station et AP pris en charge
- Modem USB 4G/5G (non fourni)
- Réseau USB
Ports d'entrée/sortie
- 2 ports BNC SD/HD/3G/6G
- 1 x entrée
- 1 x Boucle traversante
- 1 entrée de ligne de 3,5 mm
- 1 sortie ligne 3,5 mm
- 1 x USB Type-A
Stockage
- Clé USB (non fournie) : FAT32, NTFS, exFAT
- NAS (non fourni) : NFS/CIFS
Indicateurs
- LED indiquant l'état de l'alimentation, du signal d'entrée, du streaming, de la connexion Ethernet et Wi-Fi
- Voyants de comptage NDI (aperçu-vert, programme-rouge)
Alimentation et consommation d'énergie
- CC 5 V/3 A
- Consommation électrique maximale : 8,72 W
Facteur de forme
- 106,6 mm x 106,2 mm x 25 mm
Accessoires
- 1 adaptateur secteur 5 V
- 1 câble USB de type A vers type B
- 1 x antenne Wi-Fi
- 1 x support en T
Trou de montage de vis
- 2 trous filetés M3
- Une douille standard 1/4"-20 fournie par T-bracket
Environnement de travail
- Température de fonctionnement : 0 à 40 °C
- Température de stockage : –20 à 70 °C
- Humidité relative : 5 % à 90 % sans condensation
