XK-8XR-DMM
Digi XBee Kit de développement XR 868 avec Digi XBee XR 868 MHz, U.FL, MMT
Description
Principales caractéristiques, avantages et applications
- Module RF 868 MHz à faible consommation, certifié CE/RED, basé sur le microcontrôleur Silicon Labs EFR32
- La conception inclut un filtre SAW pour une performance optimale dans les environnements RF bruyants.
- Listen-Before-Talk et Frequency Agility pour une immunité optimale aux interférences.
- Topologie de réseau DigiMesh® pour la redondance et la fiabilité
- La configuration simple à l'aide de Digi XBee Studio accélère la mise sur le marché
- Digi WDS propose des services de développement clé en main et d'ingénierie de passerelles personnalisées.

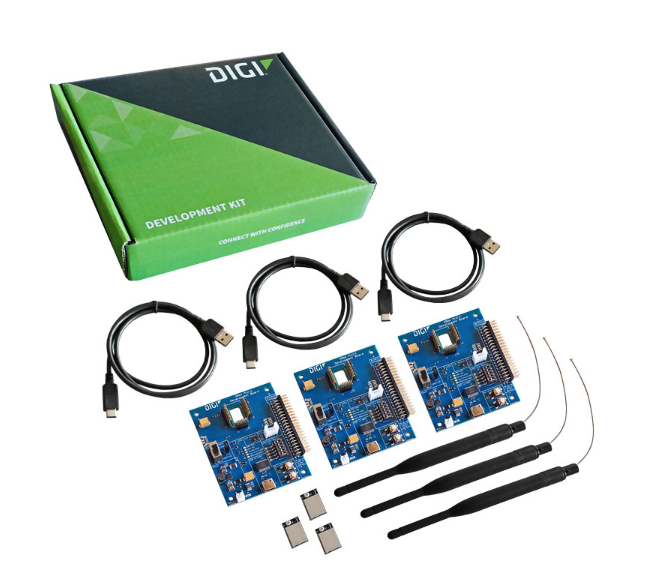

Le kit comprend :
- Trois modules RF Digi XBee XR 868 MHz
- Trois cartes de développement Digi XBIB-C
- Trois antennes dipôles avec connecteurs U.FL
- Digi XBee Studio et Digi XBee Outils
- Examen gratuit des schémas de niveau 1 de Digi WDS
- Documentation complémentaire et exemple
Digi XBee Kit de développement XR 868 avec Digi XBee XR 868 MHz, U.FL, MMT
| Spécifications | Digi XBee XR 868 |
|---|---|
| HARDWARE | |
| PROCESSOR | Émetteur-récepteur EFR32FG13P231F512 à 40 MHz |
| BANDE DE FRÉQUENCES | 863 MHz - 870 MHz |
| FACTEURS DE FORME | Micro-montage (MMT), montage en surface (SMT), trou de passage (TH) |
| OPTIONS D'ANTENNE | MMT : connecteur U.FL, pad RF ; SMT : connecteur U.FL, pad RF, puce ; TH : connecteur U.FL, SMA |
| DIMENSIONS | MMT : 13 x 19 x 2 mm (0.533 x 0.76 x 0.087 in) ; SMT : 2.199 x 3.4 x 0.305 cm (0.866 x 1.33 x 0.120 in) ; TH : 2.438 x 2.761 cm (0.960 x 1.087 in) |
| POIDS | MMT : 1,2 g (0,042 oz) ; SMT : 3,0 g (0,106 oz) ; TH : 3,1 g (0,109 oz) |
| PERFORMANCE | |
| DÉBIT DE DONNÉES RF | 10 Kbps ou 80 Kbps, sélectionnable par logiciel |
| DÉBIT DE DONNÉES UART | Jusqu'à 921,6 kbps |
| DÉBIT DE DONNÉES SPI | Jusqu'à 5 Mbps |
| PORTÉE EN VISIBILITÉ DIRECTE** | Jusqu'à 14,5 km avec une antenne de 2,1 dBi |
| PUISSANCE DE TRANSMISSION | Jusqu'à 13 dBm ERP |
| SENSIBILITÉ DU RÉCEPTEUR | -107 dBm à 80 Kbps, -112 dBm à 10 Kbps |
| FEATURES | |
| I/O | 13 E/S numériques |
| INPUTS ANALOGIQUES | 4 canaux 10-bit |
| TEMPÉRATURE DE FONCTIONNEMENT | -40 °C à 85 °C (-40 °F à 185 °F), oscillateur à cristal compensé en température |
| TOPOLOGIES DE RÉSEAU | DigiMesh®, répéteur ; compatible avec le protocole SX |
| SÉCURITÉ | Cryptage AES 256 bits |
| POWER | |
| TENSION D'ALIMENTATION | 1,8 - 3,6 VDC |
| COURANT DE TRANSMISSION | 76 mA |
| RECEVOIR LE COURANT | 26 mA |
| COURANT DE SOMMEIL | 1,5 uA |
